U-DITCH

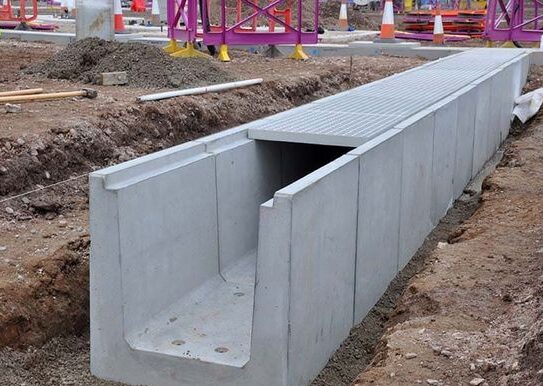

Berikut adalah sedikit tips dan trik dalam memasang u-ditch : Pastikan penggalian ini berjalan sesuai dengan elevasi cross section agar kemiringan lahan yang didapatkan nanti sesuai dengan syarat yang ada.
Hal ini dimaksudkan untuk mencegah adanya air yang tertampung karena tidak dapat mengalir dengan sempurna. Jika hal seperti ini terjadi maka dapat terjadi penyumbatan. Ukuran galian juga harus ditambahkan dengan ketebalan beton. Misalnya saja Anda menggunakan u-ditch berukuran 50 x 50 x 150 dengan tebal beton 5 cm. Maka kedalaman tanah yang harus digali adalah 55cm, Sedangkan lebarnya harus ditambahkan lagi sedikit area untuk jalur masuk alat berat, misalnya 50 cm + 5 cm + 5 cm, sehingga lebar yang dibutuhkan adalah 60 cm.

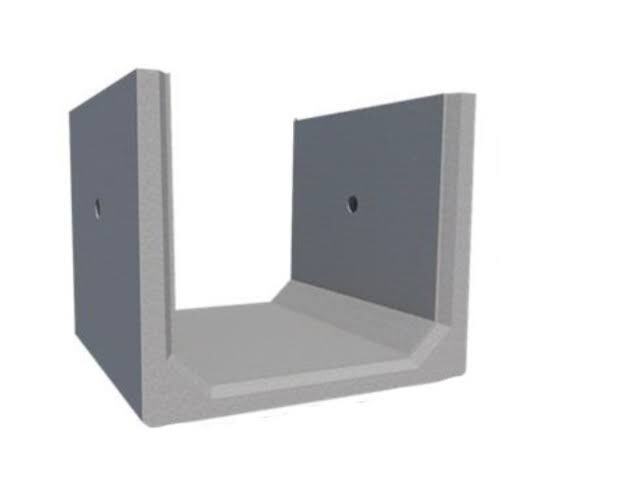

U-ditch beton bertulang merupakan salah satu inovasi dari beton bertulang dengan bentuk penampang huruf U yang diperuntukan sebagai saluran, baik untuk saluran drainase maupun saluran irigasi. U-Ditch ini bisa diberi tutup di atasnya yang bertujuan agar saluran drainase tersebut bisa dilewati oleh pejalan kaki atau kendaraan.
Ketinggian beton bertulang U-dith ini dapat bervariasi mengikuti kebutuhan di lapangan atau elevasi saluran yang diinginkan. Untuk menyambungkannya antara beton U-Ditch satu dengan yang lainnya digunakan plat join.
Produksi U-Ditch Pracetak
Dalam memproduksi U-ditch tentunya yang diperlukan pertama kali adalah persiapan bahan dan materialnya. Berikut ini bahan yang digunakan untuk pembuatan beton bertulang U-ditch sebagai saluran irigasi atau drainase berikut dengan penjelasan material terbaik yang wajib dipilih.
1. Semen
Untuk menghasilkan saluran U-ditch yang berkualitas dengan permukaan beton yang lebih rapat dan lebih halus, pilihlah semen portland komposit (PCC). Semen PCC ini mempunyai panas hidrasi yang lebih rendah sehingga akan mempermudah proses pengerjaannya dan tentunya menghasilkan U-ditch dengan permukaan yang rata dan rapi.
2. Agregat
Agregat kasar yang digunakan yaitu agregat lolos saringan ½” (12.5 mm) dan agregat halus berupa debu batu. Proses penyaringan dan pencucian agregat dilakukan selama 20 menit. Pencucian agregat dilakukan sampai kadar lumpur yang terdapat dalam agregat hilang.
3. Air
Air yang digunakan untuk pencampuran beton harus bersih dan bebas dari material perusak seperti minyak, asam alkali, bahan-bahan organik atau material lainnya yang dapat merusak beton dan baja tulangan.
4. Baja Tulangan
Baja tulangan yang digunakan terdiri atas baja tulangan polos dan tulangan ulir. Baja tulangan tersebut dipotong menggunakan gurinda.
COVER U-DITCH

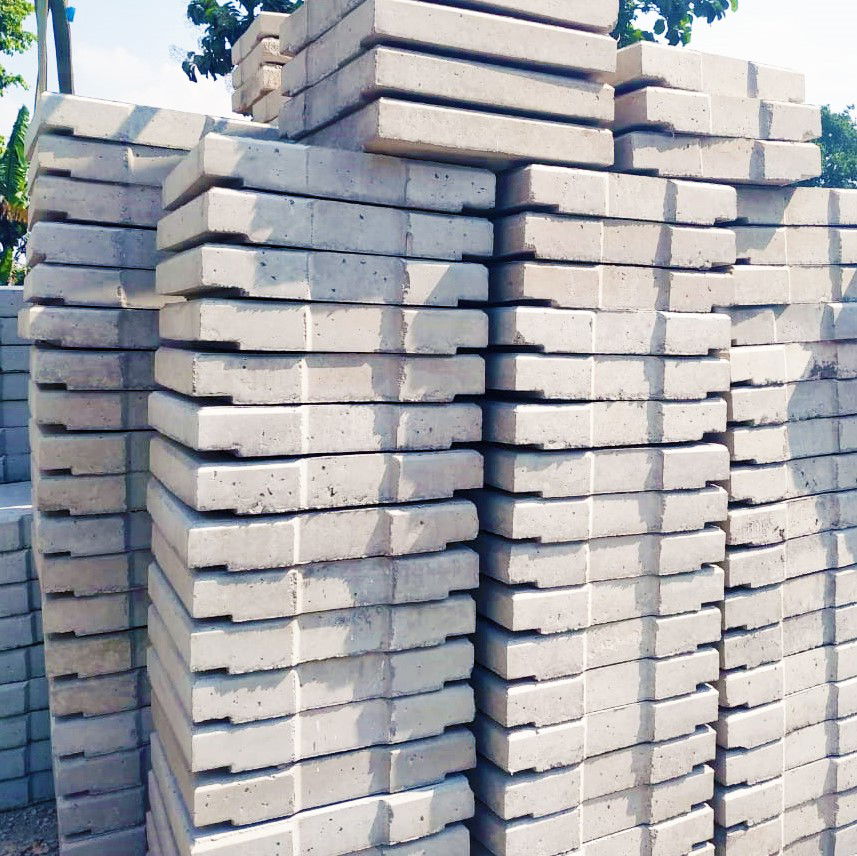

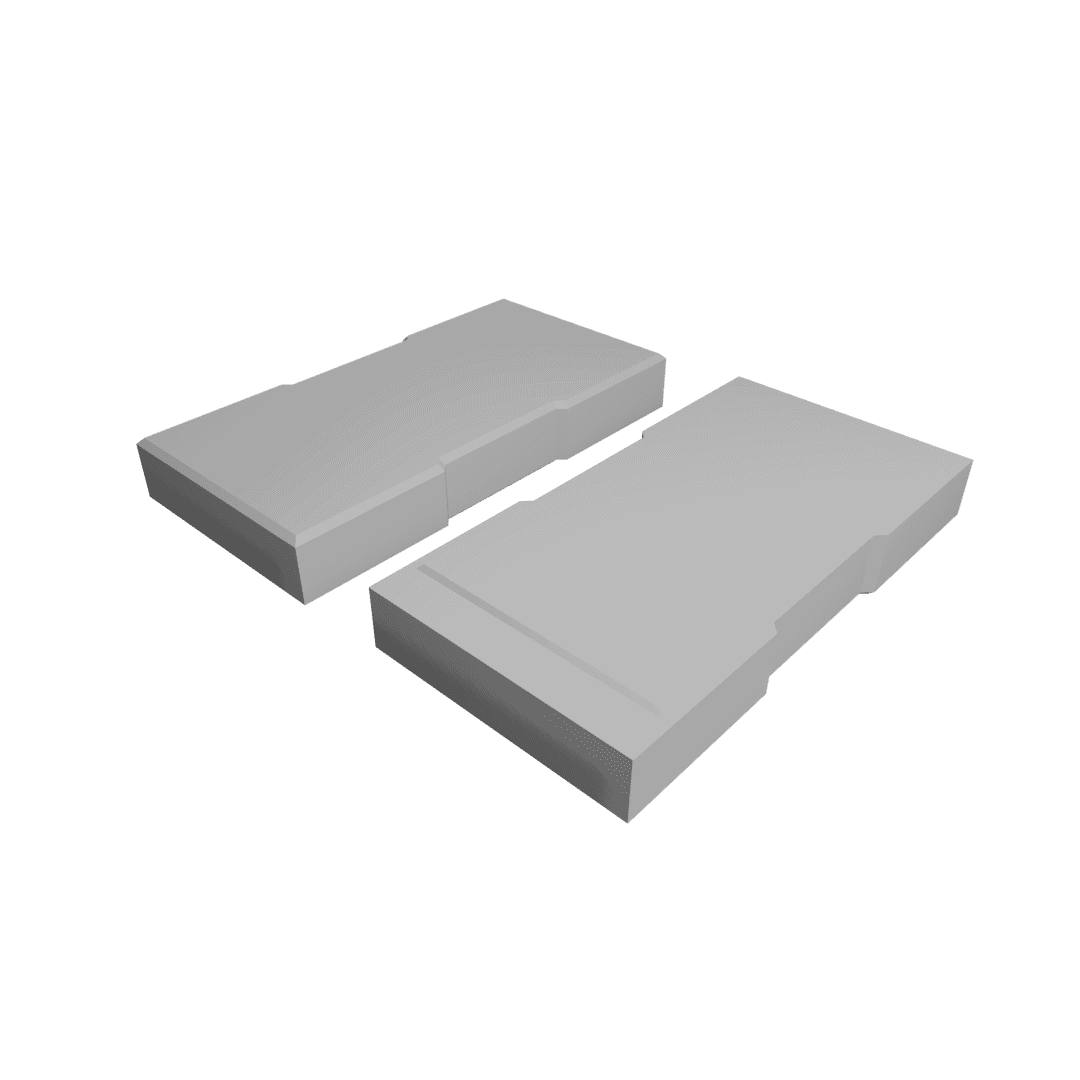

Cover u-ditch adalah beton precast yang berfungsi sebagai penutup u-ditch.
Cover dibuat sesuai dengan bentuk dan ukuran u-ditch dan harus presisi.
Pada sisi cover terdapat coakan/rongga yang berfungsi sebagai lobang air masuk kedalam saluran.
Pada tahap persiapan bekisting terlebih dahulu dibersihkan dari debu dan material lainnya. Khusus untuk U-ditch tipe corrugate dilapisi dengan mirror glaze (anti lengket resin) antara bekisting dan corrugate kayu untuk menutupi celah-celah kecil yang memungkingkan beton segar masuk ke celah-celah tersebut pada saat pengecoran yang dapat merusak bentuk corrugate.
Sebelum baja tulangan diposisikan ke dalam bekisting, terlebih dahulu bekisting dilapisi dengan oli menggunakan kuas. Setelah tulangan terpasang pada bekisting, tulangan dipasangi plastic wheel spacer sebagai pengganti beton decking untuk menghasilkan tebal selimut beton 20 mm. Pada tiap-tiap sisi bekisting dirapatkan dengan memasang baut mur menggunakan kunci inggris. Pastikan bahwa tidak ada celah agar beton segar (fresh concrete) tidak keluar pada saat pengecoran dan pemadatan dilakukan.
Pengujian Slump Flow
Pengujian nilai slump flow dilakukan setelah campuran beton jadi. Pengujian nilai slump berguna untuk mengetahui keadaan kelecakan campuran.
Pengecoran dan Pemadatan
Pengecoran dapat dilakukan segera setelah selesai pengadukan (mixing) beton segar dan sebelum beton mulai mengeras. Sedangkan proses pemadatan saat pengecoran dilakukan menggunakan mesin vibrator.
Campuran beton dituang ke dalam bekisting kemudian mesin vibrator dinyalakan.
Pemadatan dilakukan dengan penggetaran agar udara atau angin yang masih berada dalam campuran tersebut dapat keluar dan tidak menimbulkan rongga atau lubang yang menyebabkan kualitas beton berkurang.
Pada proses produksi ini, pemadatan dilakukan dengan 2 kali penggetaran. Untuk penggetaran pertama, beton diisi sampai memenuhi bagian dinding U-ditch kemudian digetarkan selama 20 detik. Setelah penggetaran pertama, bekisting diisi kembali sampai penuh dan digetarkan kembali selama 15 detik.
U-Ditch adalah saluran dari beton bertulang dengan bentuk penampang huruf U dan juga bisa diberi tutup.
Umumnya digunakan sebagai saluran drainase ataupun irigrasi.
Ketinggian saluran terbuka ini dapat bervariasi mengikuti kebutuhan di lapangan atau elevasi saluran yang diinginkan.
Tipe sambungannya menggunakan plat joint (Plat embeded dan sambungan but joint atau male female) dimana pada bagian pertemuan sambungannya cukup diberikan mortar sebagai penutup nat.
Kami menyediakan berbagai macam ukuran U-ditch seperti berikut : (lihat specifications)
Ukuran dan spesifikasi U-ditch juga dapat disesuaikan dengan permintaan pelanggan.
Keunggulan U-ditch yaitu cepat dan presisi.
SPESIFIKASI TEKNIS
Metode Produksi : Cetak basah dengan getaran frekuensi tinggi
Mutu Beton : K-350
Baja Tulangan : U 50
Hard Drawn Deformed Wire (HDDW)
Tegangan Leleh > 4500 kg/cm2
Tegangan Tarik > 5000 kg/cm2
Sistem Joint : Male Female
Mortar Semen Panjang Efektif : 1200 mm
Desain Beban : Beban lateral kendaraan dengan jarak 0,5H/0,5m (diambil yang terbesar) Beban tanah lateral Tekanan Hidrostatik Air
Keistimewaan U-Ditch

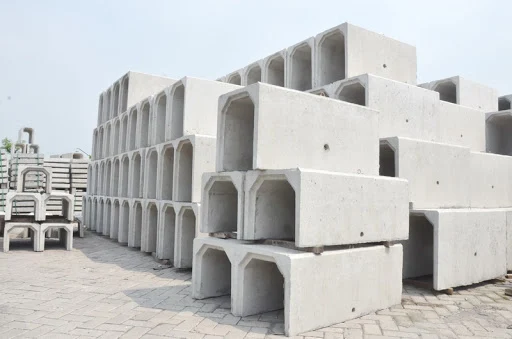

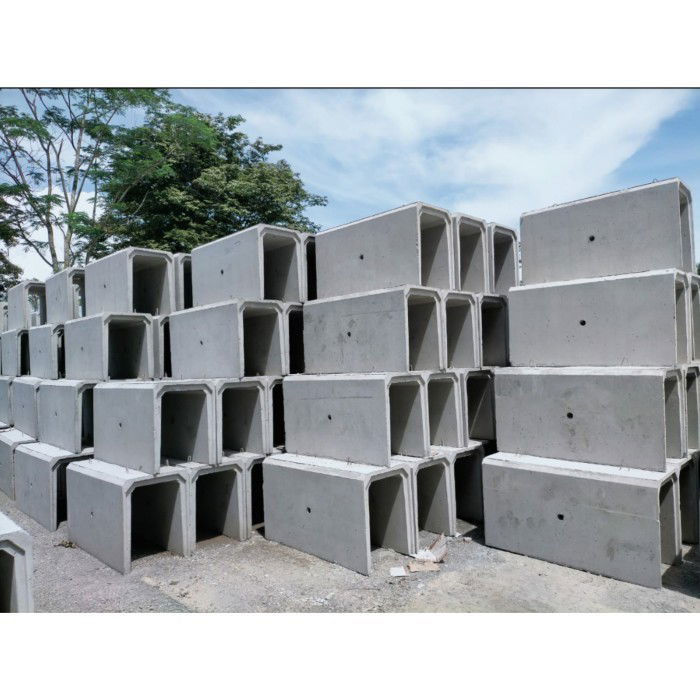

U-Ditch adalah produk beton precast hasil olahan yang dicetak menggunakan moulding besi dengan getaran tinggi dan diproduksi di pabrik khusus. U Ditch dibuat untuk kepentingan saluran air (drainase), secara fisik umumnya berbentuk huruf U.
Ketinggian saluran terbuka ini dapat bervariasi mengikuti kebutuhan di lapangan atau elevasi saluran yang diinginkan. Tipe sambungannya menggunakan sambungan male female dimana pada bagian pertemuan sambungannya cukup diberikan mortar sebagai penutup nat.
Kami menyediakan berbagai macam ukuran U-ditch seperti terlihat pada tabel ukuran diatas. Ukuran dan spesifikasi U-ditch juga dapat disesuaikan dengan permintaan pelanggan. Keunggulan U-ditch yaitu cepat dan presisi.
